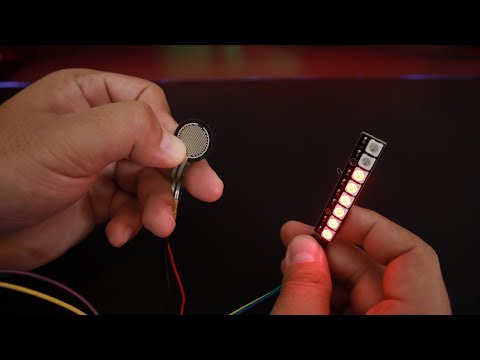

Video: Sensor de Fuerza y Neopixel 2024, Mes de julio
Anonim

En este tutorial aprenderemos cómo detectar la fuerza aplicada a la resistencia de detección de fuerza (FSR) y mostrarla en la pantalla OLED + estableceremos los límites con un LED verde y uno rojo.

Vea un video de demostración.

Paso 1: lo que necesitará

Que necesitarás
Que necesitarás
Que necesitarás
Que necesitarás
  1. Arduino UNO (o cualquier otro Arduino)
  2. Sensor de fuerza
  3. Pantalla OLED
  4. LED ROJO Y VERDE
  5. Resistencia de 1K ohmios
  6. Cables de puente
  7. Tablero de circuitos
  8. Programa Visuino: Descarga Visuino

Paso 2: Inicie Visuino y seleccione el tipo de placa Arduino UNO

Inicie Visuino y seleccione el tipo de placa Arduino UNO
Inicie Visuino y seleccione el tipo de placa Arduino UNO
Inicie Visuino y seleccione el tipo de placa Arduino UNO
Inicie Visuino y seleccione el tipo de placa Arduino UNO

Para comenzar a programar el Arduino, deberá tener el IDE de Arduino instalado desde aquí:

Tenga en cuenta que hay algunos errores críticos en Arduino IDE 1.6.6. ¡Asegúrese de instalar 1.6.7 o superior, de lo contrario, este Instructable no funcionará! Si no lo ha hecho, siga los pasos de este Instructable para configurar el IDE de Arduino para programar Arduino UNO. Visuino: https://www.visuino.eu también necesita estar instalado. Inicie Visuino como se muestra en la primera imagen Haga clic en el botón "Herramientas" en el componente Arduino (Imagen 1) en Visuino Cuando aparezca el cuadro de diálogo, seleccione "Arduino UNO" como se muestra en la Imagen 2

Paso 3: en Visuino, agregue componentes

En Visuino Agregar componentes
En Visuino Agregar componentes
En Visuino Agregar componentes
En Visuino Agregar componentes
  1. Agregue el componente "SSD1306 / SH1106 OLED Display (I2C)"
  2. Agregue 2 veces el componente "Comparar valor analógico"

Paso 4: en los componentes del conjunto de Visuino

En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
En Visuino Establecer componentes
  1. Haga doble clic en el componente "DisplayOLED1" y en la ventana de diálogo "Elementos" arrastre "Campo de texto" hacia la izquierda.
  2. seleccione a la derecha "Campo de texto1" y en la ventana de propiedades establezca el tamaño: 3 y Y: 40
  3. Seleccione el componente "CompareValue1" y en la ventana de propiedades configure el Tipo de comparación: ctSmallerOrEqualand valor: 0.1 "CompareValue1" se usa para activar el LED verde, es decir, cuando el valor de entrada es menor o igual a 0.1 activa el LED
  4. Seleccione el componente "CompareValue2" y en la ventana de propiedades configure Compare Type: ctBigger

y valor: 0.1 "CompareValue2" se usa para activar el LED rojo, significa que cuando el valor de entrada es mayor que 0.1 activa el LED rojo

Paso 5: en los componentes de Visuino Connect

En componentes de Visuino Connect
En componentes de Visuino Connect
En componentes de Visuino Connect
En componentes de Visuino Connect
  1. Conecte el pin de salida analógica Arduino [0] al pin del componente "CompareValue1" [In]
  2. Conecte el pin de salida analógica de Arduino [0] al pin de componente "CompareValue2" [In]
  3. Conecte el pin de salida analógica de Arduino [0] al pin del componente "DisplayOLED1> Text Field1" [In]
  4. Conecte el componente "DisplayOLED1" al pin Arduino I2C [In]
  5. Conecte el pin del componente "CompareValue1" [Out] al pin digital Arduino [8]
  6. Conecte el pin del componente "CompareValue2" [Out] al pin digital Arduino [7]

Paso 6: Genere, compile y cargue el código Arduino

Genere, compile y cargue el código Arduino
Genere, compile y cargue el código Arduino
Genere, compile y cargue el código Arduino
Genere, compile y cargue el código Arduino

En Visuino, presione F9 o haga clic en el botón que se muestra en la Imagen 1 para generar el código Arduino y abra el IDE de Arduino

En el IDE de Arduino, haga clic en el botón Cargar, para compilar y cargar el código (Imagen 2)

Paso 7: jugar

Si enciende el módulo Arduino UNO y presiona el sensor del sensor de fuerza, debería ver un número cambiante en la pantalla OLED y un LED verde debería encenderse, pero cuando llegue al límite, el LED rojo debería brillar.

¡Felicidades! Ha completado su proyecto con Visuino. También se adjunta el proyecto Visuino, que creé para este Instructable, puede descargarlo aquí y abrirlo en Visuino:

Paso 8: circuito

Circuito
Circuito
  1. Conecte el pin positivo de Arduino [5V] al pin OLED [VCC] y el pin del sensor de fuerza [1]
  2. Conecte el pin negativo de Arduino [GND] al pin OLED [GND]
  3. Conecte el pin de pantalla OLED [SDA] al pin de Arduino [SDA]
  4. Conecte el pin de pantalla OLED [SCL] al pin de Arduino [SCL]
  5. Conecte el pin del sensor de fuerza [2] al pin analógico de Arduino [0]
  6. Conecte la clavija del sensor de fuerza [2] a una resistencia de 1K ohmios
  7. Conecte el otro lado de la resistencia al pin negativo Arduino [GND]
  8. Conecte el pin negativo del LED verde al pin Arduino [GND]
  9. Conecte el pin positivo del LED verde al pin Arduino Digital [8]
  10. Conecte el pin negativo del LED rojo al pin Arduino [GND]
  11. Conecte el pin positivo del LED rojo al pin Arduino Digital [7]
